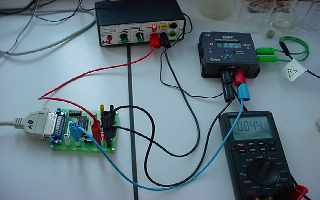

LA LIAISON ORDINATEUR - CONDUCTIMETRE.
Configuration du convertisseur analogique - numérique.
On
utilisera le C.A.N. étudié lors des séances
précédentes, relié au port imprimante.
L'acquisition se fera sur la voie 0. Le conductimètre donnant
des tensions comprises entre – 2,5 V et + 2,5 V, il faudra
prendre soin de vérifier que le cavalier noir est bien placé.
En cas de doute, demander conseil à votre professeur. On
utilisera le générateur noir de + 15 V pour
l'alimentation de ce C.A.N. Pensez aussi à l'interrupteur
« marche - arrêt » placé sur le
circuit.
On placera le voltmètre juste pour contrôler la tension délivrée par le conductimètre.
Étude de la conversion conductivité – tension.
Lors de votre expérience, le conductimètre va mesurer une conductivité s. Il va délivrer une tension U en fonction de la valeur de la conductivité mesurée. La fonction s = f (U) est une fonction affine. Le conductimètre étant utilisé sur le calibre 2 mS.cm-1, - 2,5 V correspond à une conductivité nulle et + 2,5 V à une conductivité maximale de 2 mS.cm-1. En déduire le coefficient et l'ordonnée à l'origine de cette fonction affine.
