Étude du capteur ; Page 5/
Étalonnage d'une CTN.
On appelle étalonnage, tout protocole qui permet d’associer à une grandeur électrique, une grandeur physique d’un autre type.
Exemple: la courbe de la résistance de la thermistance Rth en fonction de la température q en degrés Celcius s’appelle courbe d’étalonnage, car elle permet de faire correspondre à une valeur mesurée de résistance de la CTN la valeur variable de la température: Rth = f ( q ).
On dira alors que la CTN est un capteur de température nécessitant un étalonnage.

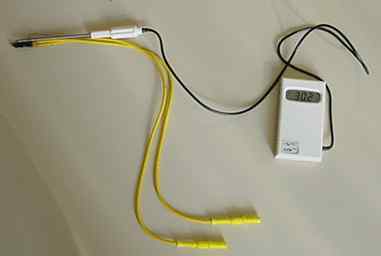

Un thermomètre électronique nous permet de suivre l'évolution de la température en même temps que la résistance de la CTN. Pour obtenir des mesures cohérentes, le composant étudié est maintenu à côté du réservoir du thermomètre à l'aide d'un petit fil de fer.
Une agitation à l'aide d'un barreau aimanté est nécessaire pour homogénéiser la température de l'ensemble.

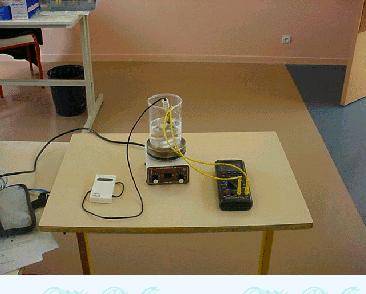

On prendra soin de manipuler sur la petite table. Voir photo ci-dessous.
L'objectif est de trouver le graphe Rth = f ( q ). La température q est relevée tous les 2 °C.
On utilise le tableur Regressi pour tracer le graphe de Rth = f ( q ). On complétera le tableau des valeurs sur Regressi en parallèle avec les mesures mais on prendra soin de noter manuellement les valeurs (en cas de problème !).
