Étude de l'adaptateur ; Page 7/


.




Le capteur est en bout de chaîne. Il est relié à un dispositif appelé adaptateur (ou conditionneur). Le signal électrique délivré par cet adaptateur est ensuite codé en binaire (le langage de l’ordinateur) par l’interface d’acquisition (CAN), afin d’être interprété par l’ordinateur.

Si l’on souhaite voir afficher la température, la question est de savoir comment l’ordinateur peut mesurer la résistance de notre capteur.

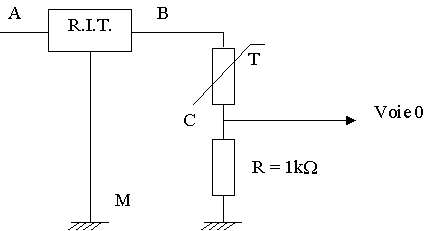

Le schéma ci-contre est celui de notre adaptateur.

L e dipôle entre les points B et C est la CTN étudiée précédemment.

La tension UAM vaut 15 V. La tension UBM est fixée à 5 V. Le R.I.T. est un régulateur intégré de tension. Il impose la tension UBM a 5 V.


L'ordinateur peut mesurer la tension UCM. Le but est de mesurer la valeur de la résistance de la CTN notée RCTN pour trouver q en °C.


Par la formule du pont diviseur, donner l'expression de UCM en fonction de UBM, R et RCTN.

En déduire l'expression de RCTN en fonction de R, UBM et UCM.

Rappeler ce que mesure l'ordinateur. Rappeler les valeurs fixées et connues dans cette expression.

En déduire comment peut on se servir de cette valeur au niveau d'un logiciel pour obtenir la valeur de la température.
