Convertisseur analogique numérique ; Page 3/


Étude d'un convertisseur.

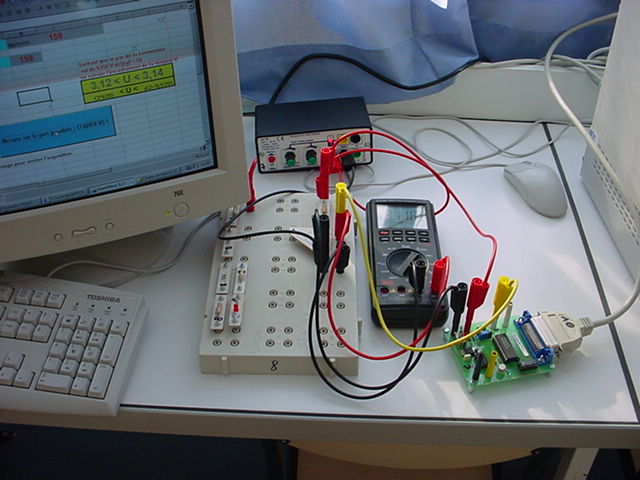

1. Réaliser le circuit ci-dessous, générateur éteint, sur une plaquette à l'aide d'un potentiomètre qui est une résistance variable entre 0 et 1 kW :

Allumer le générateur et vérifier que la tension entre les points A et M varie entre 0 et environ + 5V. Éteindre le générateur.

Justifier cette variation.

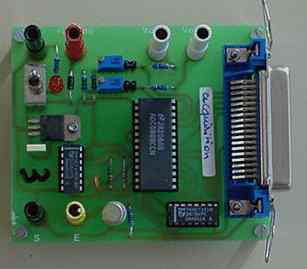

2. Brancher le module « acquisition » sur le port parallèle de l'ordinateur à l'aide du câble donné par votre professeur.

Alimenter ce module en 15 V (sur la borne +U(Alim)) et masse, générateur éteint.




Relier le point A à la voie 0 et le point M à la masse.

Vérifier que le cavalier de la voie 0 soit enlevé.

3. Ouvrir le fichier « Étude du module d'acquisition ».

FAIRE VERIFIER L'ENSEMBLE PAR VOTRE PROFESSEUR.

Ne pas oublier l'interrupteur situé sur le module.




  1. Allumer le générateur. Faire varier la tension « inconnue » à l 'aide du potentiomètre de 1kW. Si le logiciel reste figé, cliquer sur l'icône (désactiver le mode conception).


  2. Que constatez-vous ?

Vérifier, à l'aide d'un voltmètre, l'encadrement affiché. La tension de référence est de 5V (la tension d'alimentation de 15 V est convertie en 5 V). Quelle est la valeur du pas de ce convertisseur en mV ? En déduire le nombre de bits de ce convertisseur.

    SUITE.
