Présentation d'une CTN

Étude du capteur ; Page 4/

Présentation d'une CTN ou thermistance.

Pour suivre l'évolution de la température en laboratoire à l'aide d'un ordinateur, on peut réaliser une chaîne électronique. Le premier maillon de cette chaîne est le capteur. En contact avec l'expérience, le capteur est un composant électronique dont une caractéristique varie en fonction d'un paramètre expérimental.

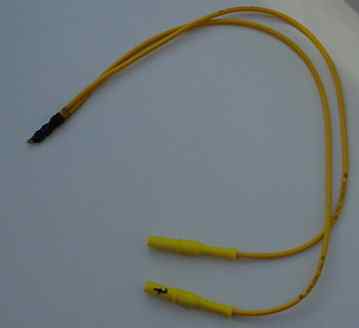

La CTN (voir photo ci-contre) est un conducteur ohmique. On utilise une CTN de 1 kOhms (sa résistance est donnée pour une température d'environ 20°C).

Utiliser un ohmmètre pour mesurer sa résistance.

Noter rapidement la valeur de sa résistance à la température de la pièce R₁.
Puis pincer la thermistance entre vos deux doigts: que se passe-t-il ? Noter la nouvelle valeur R₂.
C.T.N. sont les initiales de « Coefficient de Température Négatif »; expliquer ce nom. On l'appelle aussi thermistance.

SUITE.
