Convertisseur analogique numérique ; Page 2/

(Après avoir vu le voltmètre à vumètre et les portes logiques)


Affichage de l'encadrement d'une tension.

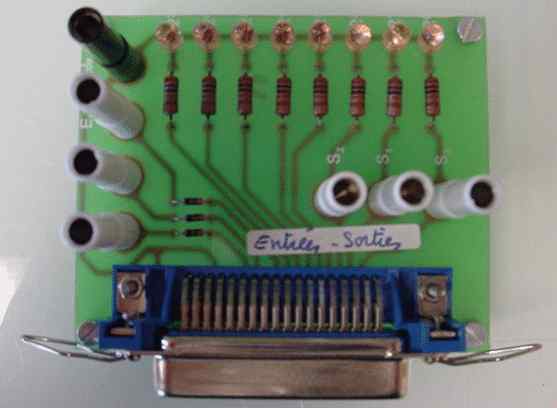

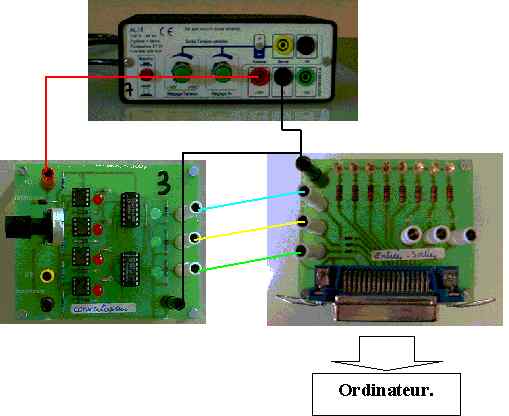

  1. Connecter le module « acquisition-8 DELs » (module 1) à l'ordinateur par le port parallèle (entrée sortie imprimante).

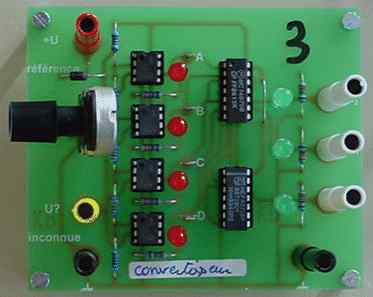

Relier ce module au module « encadrement d'une tension, visualisation par DELs » (module 2) : On relira les bornes E0, E1, E2 entre-elle, ainsi que la masse.












  1. Alimenter ce module par une tension +15 V, masse, générateur éteint.


  2. Ouvrir le fichier « acquisition encadrement d'une tension ».

  3. FAIRE VERIFIER L'ENSEMBLE PAR VOTRE PROFESSEUR.

  4. Allumer le générateur. Faire varier la tension « inconnue » à l 'aide du potentiomètre situé sur le module 2. Si le logiciel reste figé, cliquer sur l'icône (désactiver le mode conception).

  5. Que constatez-vous ? Quand 9 V < U < 12 V, quelle est la lecture du port imprimante ? Quelle est sa conversion en binaire sur un octet ?

  6. La conversion analogique numérique se fait sur combien de bits ? Sur l'octet précédemment trouvé, quels sont les bits utilisés et convertis.

    SUITE.
